Y型過濾器
|
|
|
一、產品工作原理

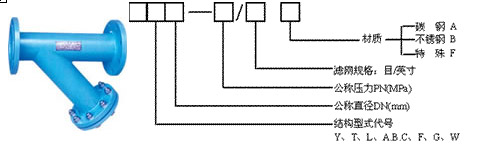

本公司生產的粗過濾器一般串聯地安裝在各類泵、壓縮機儀表的入口或系統管線其它部位 ，當流體進入置有一定規格濾網的濾筒后其雜質被阻擋 ，而清潔的濾液則由過濾器出口排出 ，當清洗時 ，只要將可拆卸的濾筒取出 ，處理后重新裝入 ，因此，使用維護極為方便 。 二、產品型號標注 |
|
例1、選擇FMY系列，公稱直徑350，壓力4.0MPa，Ⅱ型，材質為不銹鋼，濾網為40目/英寸。
表示方法：FMY350Ⅱ-4.0/40B
例2 、選擇FMY系列 ，公稱直徑250，壓力1.6MPa ，Ⅲ型 ，材質為碳鋼，濾網為60目/英寸 。 表示方法：FMY250Ⅲ-1.6/60A 注：用戶在選型時 ，應注明法蘭標準以及產品的工作介質和工作溫度。 三、訂貨須知 為了滿足您的要求 ，請盡可能提供下列參數： 1 、介質的名稱和物理、化學特性 。 2 、系統壓力、流量 、粘度 、溫度。 3 、雜質種類 、含量(PPm或mg/L)是否回收。 4 、設備選擇何種材料及要求過濾的精度(μm) 5 、進出口規格及允許壓差。 6 、需要更換過濾內件的周期 。 7、籃式過濾器在4.0MPa以上 ，進出口尺寸適當放寬 。 |
|
(一)Y型過濾器
1、FMY-I Z型螺連接過濾器 |
FMY-I Z、DN15～50、PN≤4.0MPa 表1 |
圖1 FMY-IZ |
|
公稱直徑
DN |
結構尺寸(PN≤4.0MPa) |
管塞N |
|
D0 |
L |
H |
|
15 |
RC1/2" |
120 |
160 |
R1/4" |
|
20 |
RC3/4" |
130 |
170 |
R1/4" |
|
25 |
RC1" |
140 |
175 |
R1/4" |
|
32 |
RC11/4" |
170 |
185 |
R1/4" |
|
40 |
RC11/2" |
190 |
195 |
R1/4" |
|
50 |
RC2" |
220 |
210 |
R3/8" |
|
|
|
|
2、FMY-IIZ型承插焊連接過濾器 |
FMY-IIZ、DN15～50、PN≤4.0MPa 表2 |
圖1 FMY-IIZ |
|
公稱直徑
DN |
結構尺寸(PN≤4.0MPa) |
管塞N |
|
D0 |
L |
H |
|
15 |
21.8/18.5 |
120 |
170 |
R1/4" |
|
20 |
27.4/25.5 |
130 |
180 |
R1/4" |
|
25 |
34.2/32.5 |
140 |
185 |
R1/4" |
|
32 |
42.9/38.5 |
170 |
210 |
R1/4" |
|
40 |
48.8/48.5 |
190 |
220 |
R1/4" |
|
|
|
3、FMY-ⅠA型焊接型法蘭連接過濾器 |
|
|
圖1 FMY-IA |
|
公稱直徑
DN |
公稱壓力
PN |
結構尺寸 |
管塞N |
|
L |
H |
|
15 |
≤5.0MPa |
260 |
180 |
R1/4" |
|
20 |
270 |
190 |
R1/4" |
|
25 |
270 |
190 |
R1/4" |
|
32 |
280 |
230 |
R1/4" |
|
40 |
280 |
230 |
R1/4" |
|
|
|
|
4、XYJ-ⅡA焊接型法蘭連接式過濾器 |
|
|
圖1 FMY-IIA |
|
公稱直徑
DN |
結構尺寸 |
管塞
N |
|
L |
H |
|
50 |
290 |
245 |
R3/8" |
|
65 |
320 |
280 |
R3/8" |
|
80 |
350 |
315 |
R3/8" |
|
100 |
425 |
360 |
R3/8" |
|
150 |
540 |
460 |
R3/8" |
|
200 |
700 |
540 |
R3/8" |
|
250 |
800 |
660 |
M20×1.5 |
|
300 |
950 |
750 |
M20×1.5 |
|
350 |
1050 |
845 |
M20×1.5 |
|
400 |
1250 |
920 |
M20×1.5 |
|
|
|
5、XYJ-ⅢA型帶夾套焊接型法蘭連接式過濾器 |
|
|
圖1 FMY-IIIA
|
|
公稱直徑
DN |
結構尺寸 |
夾套 |
管塞N |
|
L |
H |
進口a |
進口b |
蒸汽壓力 |
|
20 |
370 |
235 |
G1/2" |
G1/2" |
≤0.6MPa |
R1/4" |
|
25 |
370 |
235 |
G1/2" |
G1/2" |
|
32 |
390 |
275 |
G1/2" |
G1/2" |
R3/8" |
|
40 |
390 |
285 |
G3/4" |
G3/4" |
|
50 |
420 |
295 |
G3/4" |
G3/4" |
|
65 |
450 |
330 |
G3/4" |
G3/4" |
|
80 |
500 |
370 |
G3/4" |
G3/4" |
|
100 |
575 |
415 |
G3/4" |
G3/4" |
|
125 |
650 |
450 |
G3/4" |
G3/4" |
|
150 |
700 |
525 |
DN25 |
DN25 |
R3/4" |
|
200 |
890 |
610 |
DN25 |
DN25 |
|
|
|
|
|
|
|
