UFZ系列翻柱式磁浮子液位計
概述
翻柱式磁浮子液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示
，無需能源
。適用于低溫到高溫、真空到高壓等各種環境
。是石油
、化工等工業部門的理想液位測量產品。
磁浮子液位計配置上
、下限開關輸出
，可實 現遠距離報警、限位控制
。
磁浮子液位計配置變送器
，可實現液位的遠 距離指示、檢測與控制
。
根據在容器安裝位置的不同
，提供側裝和頂 裝兩種形式。
根據工作介質不同
，提供不銹鋼和 ABS 工 程塑料兩種材質
；其中 ABS 特別適用于酸、堿等腐蝕性介質
。

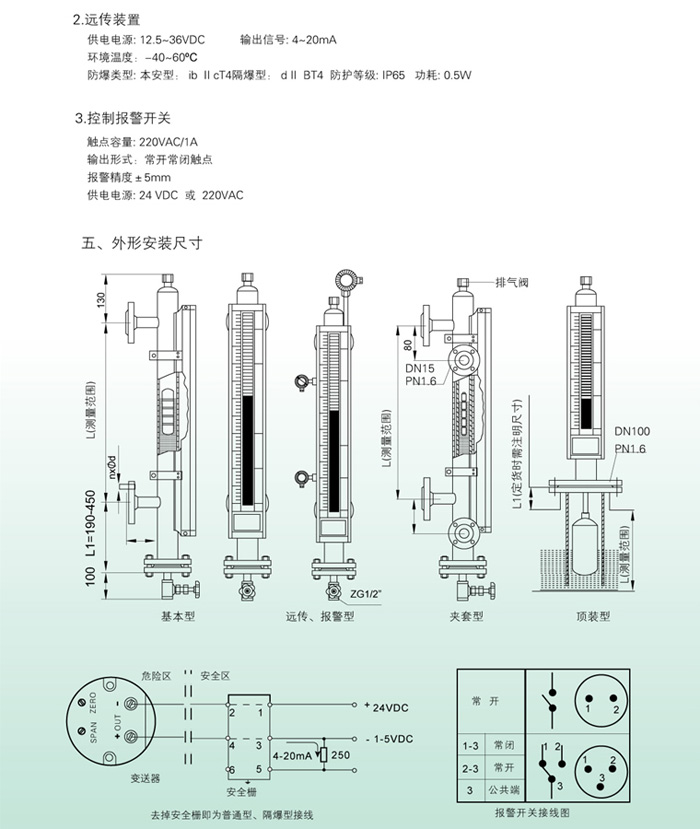

結構特點 l 基本型 液位計根據浮力原理
，浮子在測量管內隨液位的升降而上、下移動
，浮子內的永久磁鋼通過磁耦合作用
，驅動紅、白色翻柱翻轉 180
。 液位上升時
，翻柱由白色轉為紅色，下降時由紅色轉為白色
，從而實現液位的指示
。
l 上下限開關輸出 利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 ON-OFF 控制或報警
。
l 電遠傳 在磁浮子液位計上安裝變送器
。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動
，經磁耦合作用使導管內測量無件依次動作
，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出
，以便與數字顯示儀表或計算機聯接
，實現遠傳顯示。
主要技術參數
| 安裝形式內容 |
側裝式 |
頂裝式 |
安裝間距
（測量范圍） |
500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm |
500,800,1100,1400,1700,
2000,2500,3000mm |
| 工作壓力 |
0.6,1.6,2.5,4.0MPa |
0.6,1.6,2.5MPa |
| 介質密度 |
≥ 0.5g/cm 3 |
≥ 0.76g/cm 3 |
| 連接法蘭 |
不銹鋼 |
法蘭 20-40（D N 20 P N 4.0）
（GB9119-88） |
法蘭 200-25（D N 200 P N 2.5）
（GB9119-88） |
| ABS |
法蘭 20-10（D N 20 P N 1.0） （GB9119-88） |
法蘭 200-6（D N 200 P N 0.6）
（GB9119-88） |
| 主體材料 |
ABS（ 工作壓力 0.6MPa） 1Cr18Ni9T |
| 介質溫度 |
-40 ℃ ~100 ℃ （ABS: -40 ℃ ~80 ℃ ） |
| 環境溫度 |
-40 ℃ ~+70 ℃ |
| 示值誤差 |
± 10mm |
| 介質粘度 |
≤ 1st（10 - 4 m/s） |
上下限開關
輸出 |
1. 控制靈敏度 : 10mm
2. 輸出接點容量 : AC220V2A
3. 接點壽命 : 5 × 10 4 |
| 電遠傳連續顯示 |
1. 精度 : ± 1.5%
2. 輸出負載 : 750
3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源
4~20mA 輸出 ,24VDC 二線制
4. 防爆特征 ia Ⅱ CT4 本質安全型 |
型號
1． 翻柱式磁浮子液位計的組成如下：
|
UFZ翻柱式磁浮子液位計 |
|
|
代碼
1
2 |
安裝方式
側裝式
頂裝式 |
|
代碼
1
2 |
主體材質
ABS
1Cr18Ni9Ti |
|
代碼
1
2
3
4 |
公稱壓力
0.6MPa（ 僅適用于主體材質為 ABS 時 ）
1.6Mpa
2.5Mpa
4.0MPa |
|
代碼
1
2
3
4
5 |
型式
基本型
帶上、下限開關輸出
帶電遠傳 （0~10mA 輸出 ,220V,AC）
帶電遠傳 （4~20mA 輸出 ,24V,DC）
帶本安防爆型遠傳 （4~20mA 輸出 ,24V,DC） |
|
|
安裝間距 （ 測量范圍 ） |
|
L1 |
安裝深度 （ 頂裝式 ） （0~4000mm 任選 ） |
| |
介質
密度 |
g/cm3 |
|
|
|
|
|
UFZ 1 1 1 1 L= □ L= □ p= □ |
| |
|
|
|
|
|
|
|
|
|
|
2 ．型號標記示例：
示例 1 ： UFZ-1111 L=2500 ρ =0.6 側裝式 ,ABS（0.6MPa）, 基本型 , 安裝間距 2500mm, 介質密度 0.6g/cm 3 。
示例 2 ： UFZ-2232 □ L=2500 L1=3000 ρ =0.5 頂裝式 , 不銹鋼 （2.5MPa）, 帶上、下限開關輸出 , 測量范圍 2500mm. 安裝深度 3000mm, 介質密度 0.5g/cm 3 。
定貨須知
l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度
、介質溫度及工作壓力等。
l 用戶如使用 JB 及 HG 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或?yàn)槟O(shè)計制造特殊產品
。
l 用戶須根據下表自備法蘭及密封墊等連接件
。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：
| 安裝型式 |
主體材質 |
公稱直徑 |
公稱壓力 DN
（mm） |
法蘭外徑PN（Mpa） |
螺心栓圓孔直 中徑K |
螺孔徑 L |
螺栓 |
密封面 |
法蘭厚度 C |
法蘭密封墊 |
|
數量n |
螺紋Th |
d |
f |
外徑 |
內徑 |
厚度 |
|
側裝 |
不銹鋼 |
20 |
4.0 |
105 |
75 |
14 |
4 |
M12 |
56 |
2 |
16 |
61 |
27 |
2 |
|
ABS |
20 |
1.0 |
105 |
75 |
14 |
4 |
M12 |
56 |
2 |
16 |
61 |
27 |
2 |
|
頂裝 |
不銹鋼 |
200 |
2.5 |
360 |
310 |
26 |
12 |
M24 |
274 |
3 |
32 |
284 |
220 |
2 |
|
ABS |
200 |
0.6 |
320 |
280 |
18 |
8 |
M16 |
258 |
3 |
24 |
262 |
220 |
2 |
