Y型全自動過濾器
功能和用途
全自動刷式過濾器適用于各種供水系統，特別是連續運行不停機系統，可濾去水中各種機械雜質
，確保系統設備的安全可靠運行
，是進口過濾
器的理想替代產品。
結構與原理
全自動刷式過濾器其內部結構為豬鬢毛刷及不銹綱絲刷及不銹鋼濾網和傳動件組成，有傳動電機和電動閥自動完成清洗排污，操作方式為自動運行（亦可手動運行），具有壓差和定時自動排污雙重功能。其自動化部分采用先進可靠的PLC可編程控制器。
當水流經過過濾器時
，水中的機械雜質被過濾網攔截，當濾網表面積聚的雜質增加而使壓差達到0.04MPa時
，壓差開發即發出信號
，同時PLC即
發出指令，傳動電機啟動，排污閥打開
，沉積在濾網中的雜質被轉動的刷子刷下，從排污口排出
，整個刷洗排污過程無須人員操作
，無需停機
，同時，該設備還設有定時清洗排污和手動清洗排污功能
，保證在任何情況下出水的安全可靠
。
特點全自動清洗電動裝置
過濾精度可有3500微米–200微米
清洗方式簡單：不銹鋼刷式
耐腐蝕：磷化處理，鋼體外涂樹脂
，亦可根據要求制成耐海水腐蝕外殼或不銹鋼本體
反沖洗不斷流
，耗水量極少：不超過總流量的1%
技術參數電壓：380V，50HZ
工作壓力：≤1.0Mpa(超過此壓力
，請訂貨時注明)
工作溫度：≤150℃
過濾精度：3500～130微米
清洗時間：任意設定
過濾精度及尺寸可按用戶要求特殊定做
，法蘭連接按GB-9119.8-88
使用范圍冷卻水 污水 制程水 供水系統
應用領域鋼鐵工業、冶金工業
、造紙業
、化學工業、塑料工業
、灌溉等各類供水系統

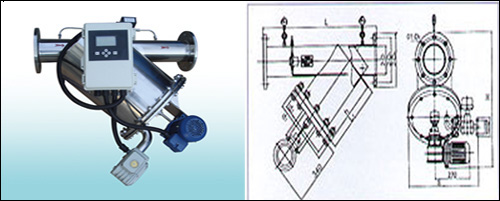

Y型全自動過濾器
|
|
技術參數 |
|
|
|
型號 |
進出口參數 |
排污口參數 |
H |
L |
S |
****流量 T/h |
電機 kw/r/min |
重量 kg |
|
D |
D1 |
D2 |
d |
d1 |
d2 |
L1 |
|
FMG-2Y |
Ø50 |
Ø125 |
Ø165 |
Ø150 |
Ø285 |
Ø240 |
300 |
590 |
600 |
470 |
19 |
0.18/1400 |
80 |
|
FMG-2.5Y |
Ø65 |
Ø145 |
Ø185 |
Ø150 |
Ø285 |
Ø240 |
300 |
600 |
600 |
470 |
28 |
0.18/1400 |
100 |
|
FMG-3Y |
Ø80 |
Ø160 |
Ø200 |
Ø150 |
Ø285 |
Ø240 |
300 |
610 |
600 |
470 |
50 |
0.18/1400 |
130 |
|
FMG-4Y |
Ø100 |
Ø180 |
Ø220 |
Ø207 |
Ø340 |
Ø295 |
300 |
900 |
700 |
495 |
80 |
0.18/1400 |
170 |
|
FMG-5Y |
Ø125 |
Ø210 |
Ø250 |
Ø260 |
Ø395 |
Ø350 |
350 |
950 |
750 |
525 |
125 |
0.18/1400 |
200 |
|
FMG-6Y |
Ø150 |
Ø240 |
Ø285 |
Ø309 |
Ø445 |
Ø400 |
350 |
1080 |
900 |
550 |
180 |
0.18/1400 |
270 |
|
FMG-8Y |
Ø200 |
Ø295 |
Ø340 |
Ø367 |
Ø505 |
Ø460 |
525 |
810 |
950 |
785 |
320 |
0.25/1400 |
350 |
|
FMG-10Y |
Ø250 |
Ø350 |
Ø395 |
Ø406 |
Ø565 |
Ø515 |
650 |
930 |
1140 |
815 |
490 |
0.25/1400 |
390 |
|
FMG-12Y |
Ø300 |
Ø400 |
Ø445 |
Ø406 |
Ø565 |
Ø515 |
680 |
950 |
1190 |
815 |
710 |
0., 25/1400
|
480 |
|
FMG-14Y |
Ø350 |
Ø460 |
Ø505 |
Ø460 |
Ø615 |
Ø565 |
740 |
1050 |
1290 |
840 |
970 |
0.25/1400 |
550 |
|
|
